allumage

Publié : 02 mars 2020 21:31
par francis
bonjour
je me demande ou va cette tresse du condensateur

Re: allumage

Publié : 03 mars 2020 08:39
par francisco
Dans la même rubrique "L'Electricité" voir le sujet "reference bobine novi" ouvert par lebaz81 le 08/08/2011, où j'y avais placé une photo (le 18/08/81) de l'ensemble allumage.

Re: allumage

Publié : 03 mars 2020 10:33
par francis
voici l'historique de mon intervention
mon moby est en fin de restauration.essai de mise en route , il démarre au 3 ou 4 ieme coup de kick ne prend pas de tour ,tourne au ralenti avec le starter et puis cale la remise en route ne pose pas de problème tant qu'il est froid, à chaud la remise en route est compliqué.
j'ai change la bougie mémé symptôme
je me suis mis à démonté le volant magnétique , les rupteur étaient creuses signe que le condensateur ne faisait plus son action. contrôle du condensateur il est HS. remplacement des grains du rupteur, réglage à 0.40 et du condensateur , depuis plus d'allumage.
j'ai l'impression que rien ne se passe au niveau de la coupure des rupteurs. peut être un problème de masse je sèche.

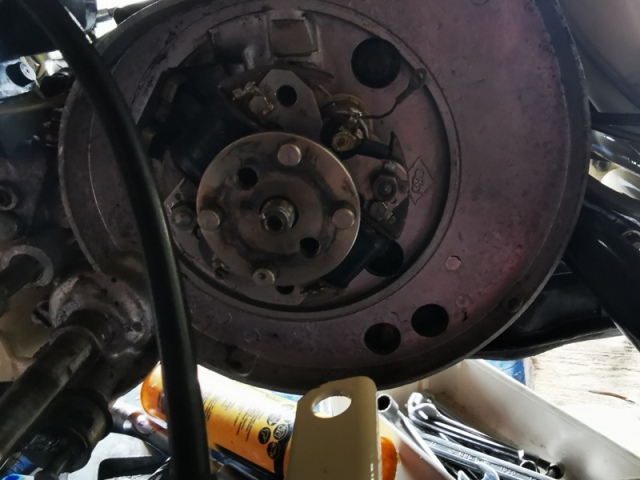

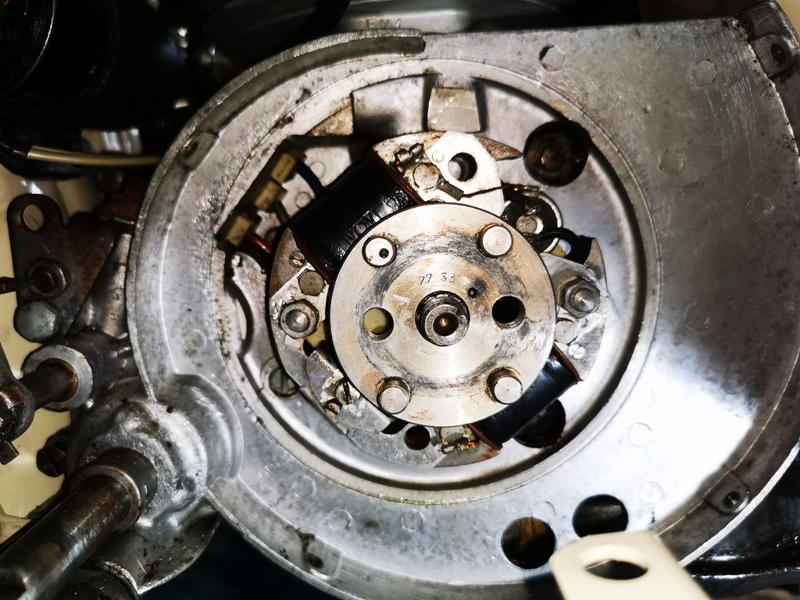

photo de mon branchement initial

Re: allumage

Publié : 04 mars 2020 08:33
par francisco
Il faudrait procéder par étape. D'abord, bougie à l'extérieur du cylindre, connectée à la bobine, et mise à la masse (par pinçage par exemple), je verrais déjà si les coups de kicks successifs génèrent bien des étincelles successives.

Re: allumage

Publié : 04 mars 2020 09:06
par francis
pas d’étincelle j'ai même change de bougie.

Re: allumage

Publié : 04 mars 2020 15:43
par francisco
La bobine est-elle bonne? Si oui, il faudrait savoir si, à son primaire, il arrive une tension alternative de quelques volts sous l'effet des coups de kick. Pour le savoir il faudrait connecter, entre les deux fils qui viennent de l'allumage, un multimètre numérique mesurant en "alternatif". Si le coup de kick génère une tension alternative (c'est la même que celle qui irait vers le commodo pour l'éclairage ; j'espère que, pour votre essai de recherche de l'étincelle, vous n'aviez pas branché les fils vers l'éclairage, car il pourrait y avoir une mise à la masse quelque part, dans le commodo par exemple), il doit y avoir une déviation visible sur le multimètre.

Re: allumage

Publié : 04 mars 2020 17:35
par francis
j'ai simplement enlevé le condensateur et les rupteurs, le fil qui va à la bobine et aux rupteurs, enlevé le fil qui met la bobine à la masse et cette tresse de masse du condensateur qui devait être avec.

Re: allumage

Publié : 04 mars 2020 17:39
par dav27
peux tu faire des photos plus proche des branchements stp :wink:

Re: allumage

Publié : 04 mars 2020 20:35
par francis

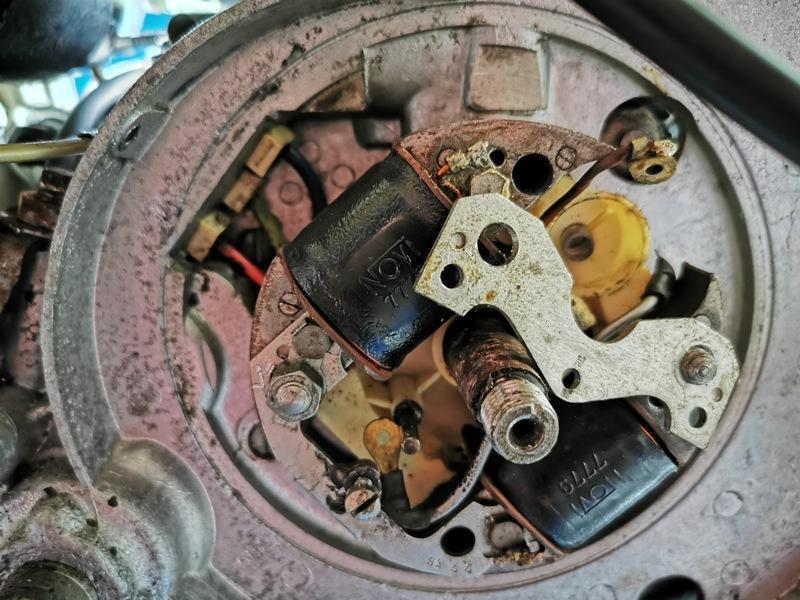

voila juste après le démontage
volant magnetique moby.jpg
volant magnetique moby.jpg (98.33 Kio) Consulté 13978 fois

Re: allumage

Publié : 04 mars 2020 21:52
par dav27
comme le condo est posé sur / dans le support plastique il faut absolument relier la tresse a une partie en metal sur l allumage ( vis )

as tu fait ca ?

Re: allumage

Publié : 05 mars 2020 08:38
par francis
oui regarde sur la photo du 03-03 mais je ne suis pas sur de l'emplacement.

Re: allumage

Publié : 05 mars 2020 20:37
par dav27
débranche les fils au rupteur et regarde avec un testeur si le rupteur n est pas en court circuit

Re: allumage

Publié : 05 mars 2020 22:26
par francis
demain je teste

Re: allumage

Publié : 13 mars 2020 18:18
par francis
en faite la coupure ne se faisait pas correctement au rupteur. j'ai change les grains . maintenant il y a de l'allumage mais le touchau est use, je ne peux pas régler à 0.40.il faut que je corrige avec du bi composant.

Re: allumage

Publié : 14 mars 2020 17:04
par dav27
achète un rupteur neuf :wink:
