bonjour , je restaure 2 mobyscooters.
je suis à la recherche d'une pièce. Je ne sais pas ou m'en procurer..

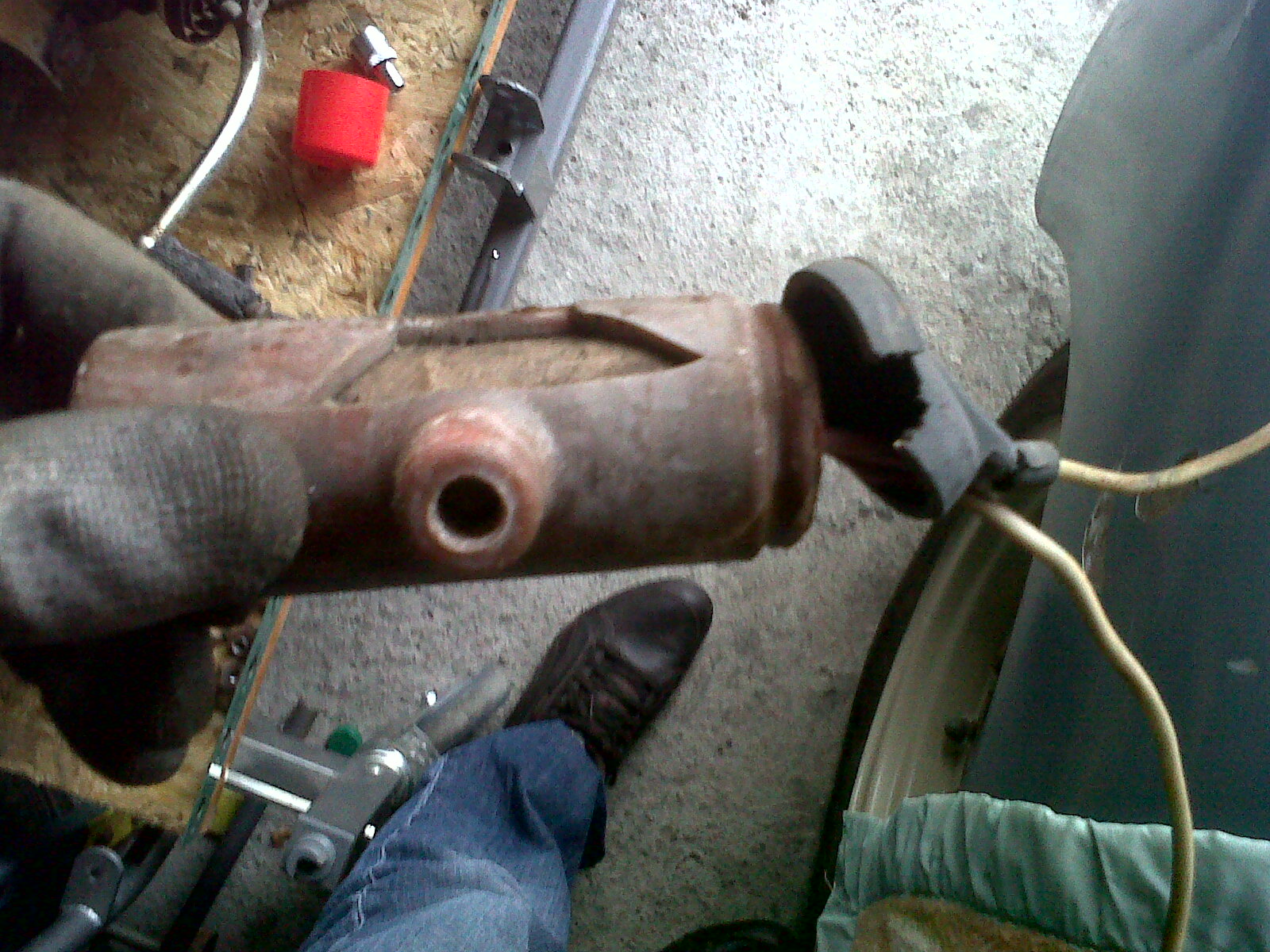

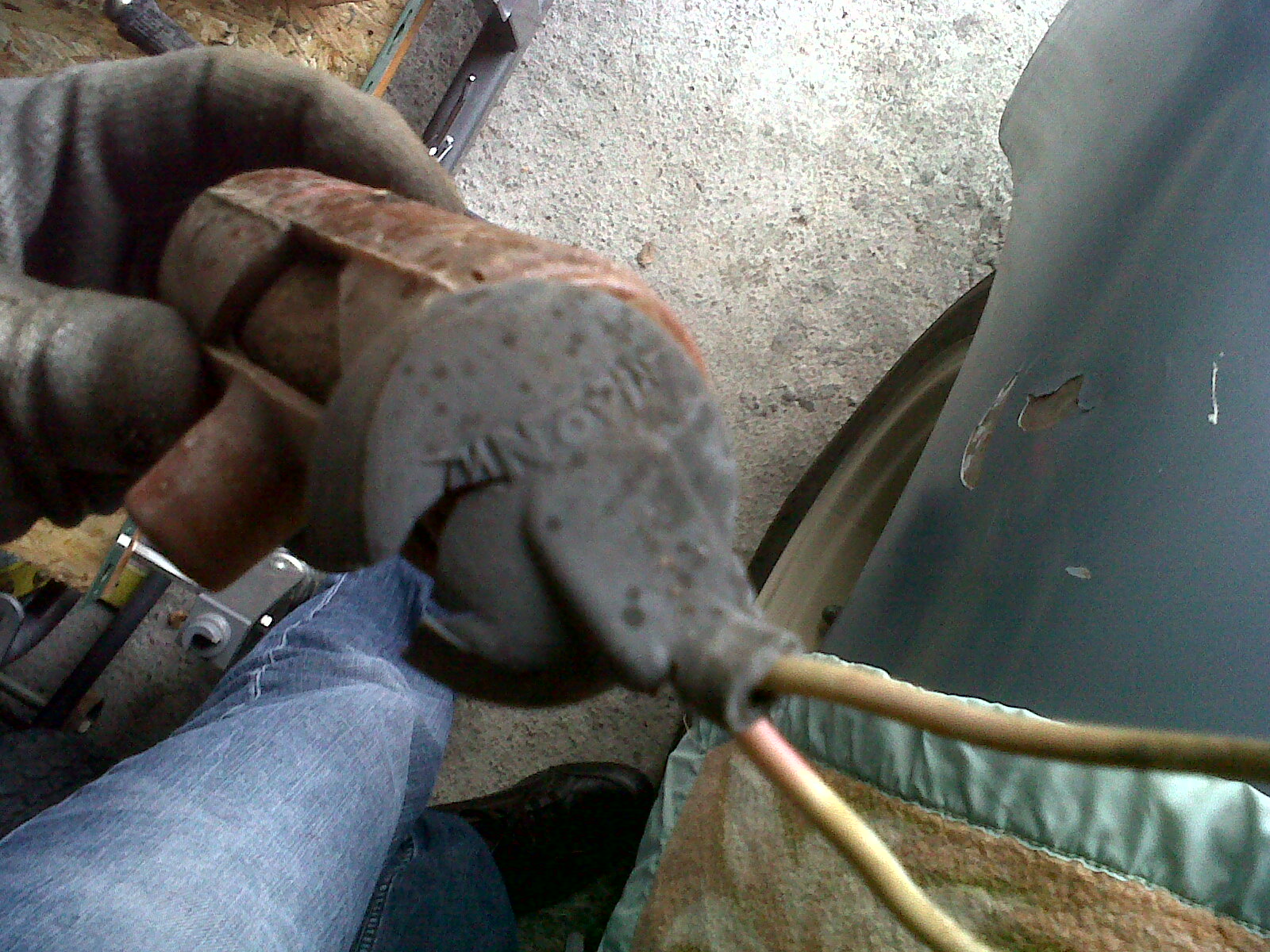

J'aurais par la suite une question sur le faisceau car sur l'un des moteurs j'ai deux files et sur l'autre j'en ai trois qui partent directement du moteur. photo à venir.[attachment=1]IMG02701-20130531-1853.jpg[/attachment][attachment=0]IMG02700-20130531-1853.jpg[/attachment]
merci et à bientôt
équipement électrique MOBYSCOOTER
équipement électrique MOBYSCOOTER
- Pièces jointes
-
- IMG02700-20130531-1853.jpg (471.58 Kio) Consulté 15882 fois
-
- IMG02701-20130531-1853.jpg (477.41 Kio) Consulté 15882 fois
-
- IMG02700-20130531-1853.jpg (471.58 Kio) Consulté 15882 fois
Re: équipement électrique MOBYSCOOTER

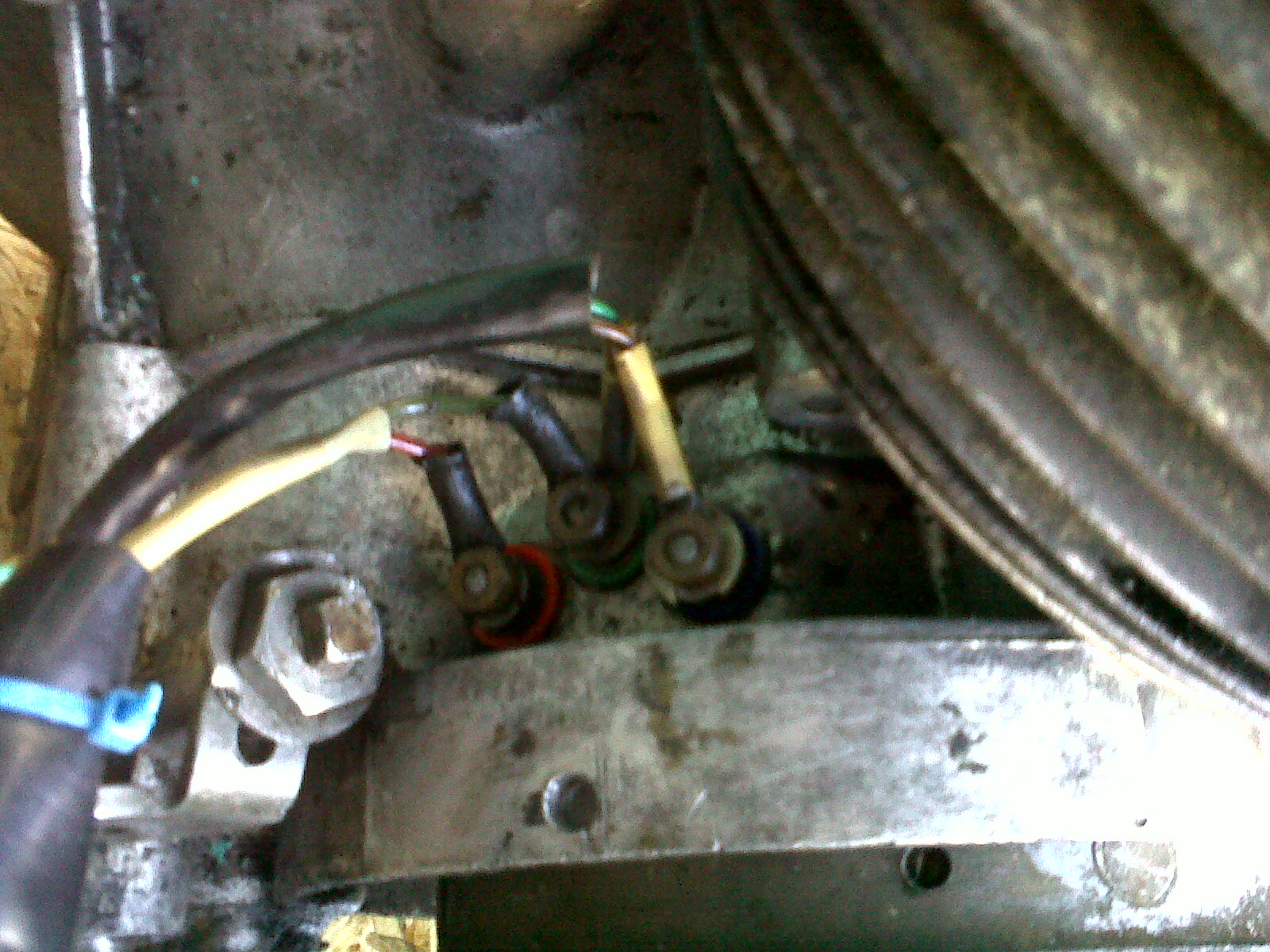

voila pour les cables electriques :[attachment=1]IMG02733-20130601-1110.jpg[/attachment]
sur celui ci Il y a deux cables.

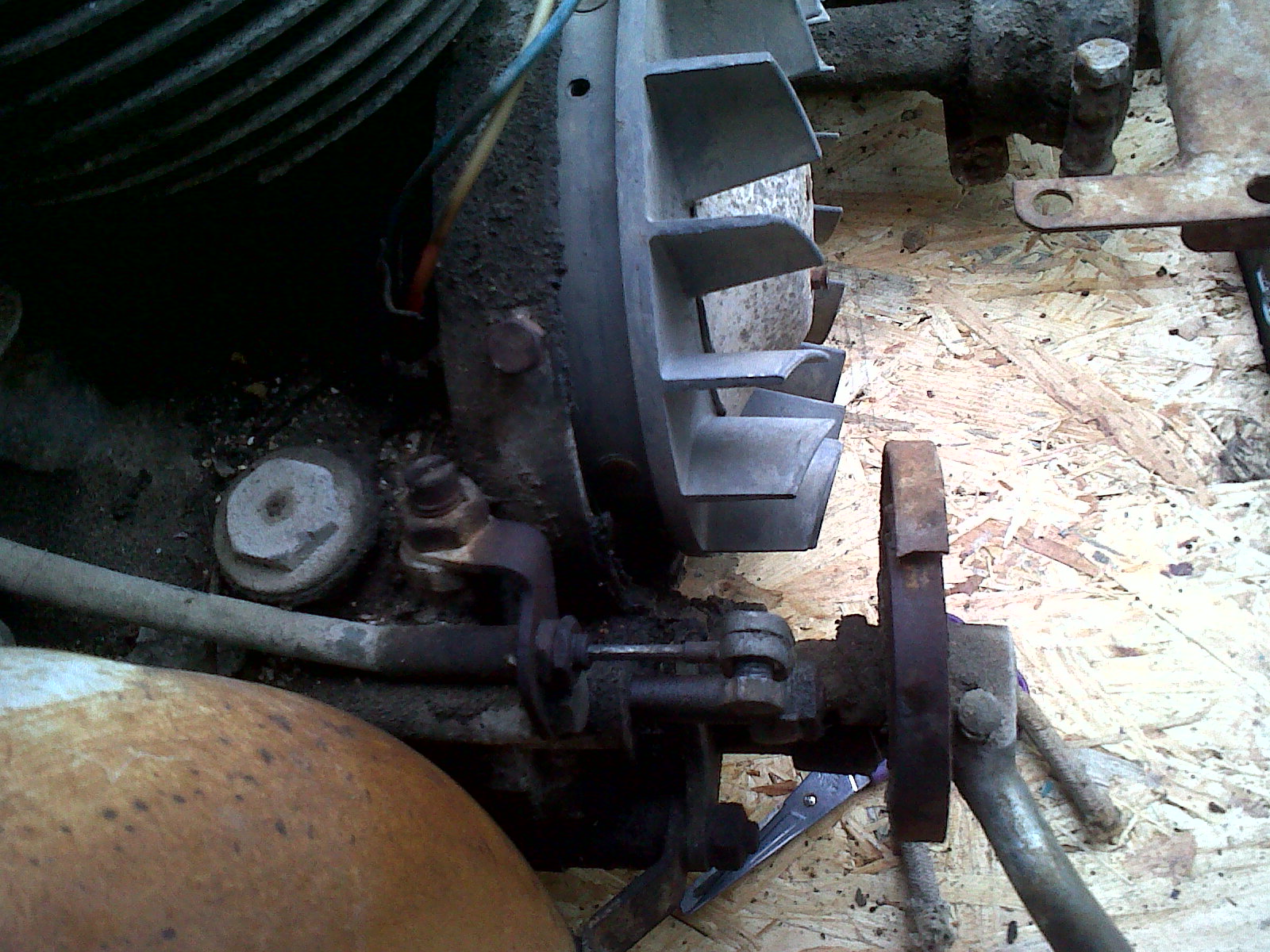

et trois sur celui ci :[attachment=0]IMG02554-20130424-1819.jpg[/attachment]
celui de trois cables a déjà été bricolé. celui de 2 cables est branché sur les files ( marron et vert ) et l'un des file de l"élément des photos du message juste au dessus.
j'attends vos lumières Merci
sur celui ci Il y a deux cables.
et trois sur celui ci :[attachment=0]IMG02554-20130424-1819.jpg[/attachment]
celui de trois cables a déjà été bricolé. celui de 2 cables est branché sur les files ( marron et vert ) et l'un des file de l"élément des photos du message juste au dessus.
j'attends vos lumières Merci
- Pièces jointes
-
- IMG02554-20130424-1819.jpg (453.63 Kio) Consulté 15881 fois
-
- IMG02733-20130601-1110.jpg (441.55 Kio) Consulté 15881 fois
Re: équipement électrique MOBYSCOOTER
Quel est le modèle de ces Moby?
- le bobine d'allumage montrée sur le photo devait équiper un Tablier haut. Pour la remplacer, voir les réponses déjà données sur la question (sur le Forum, dans la rubrique électricité). Une bobine Novi 6volts convient. Voir dans un magasin Motobécane (c'est la bobine pour les Mobylettes) ou sur les sites indiqués dans les réponses sur le Forum.
- je ne connais que le faisceau pour le Tablier haut. C'est un faisceau composite. Apparemment, et d'après les connexions visibles (je ne connais pas ces connexions), ton Moby n'aurait pas ce faisceau là. Est-ce un Tablier bas?
Si nécessaire, je pourrais préciser le faisceau pour Tablier Haut.
- le bobine d'allumage montrée sur le photo devait équiper un Tablier haut. Pour la remplacer, voir les réponses déjà données sur la question (sur le Forum, dans la rubrique électricité). Une bobine Novi 6volts convient. Voir dans un magasin Motobécane (c'est la bobine pour les Mobylettes) ou sur les sites indiqués dans les réponses sur le Forum.
- je ne connais que le faisceau pour le Tablier haut. C'est un faisceau composite. Apparemment, et d'après les connexions visibles (je ne connais pas ces connexions), ton Moby n'aurait pas ce faisceau là. Est-ce un Tablier bas?
Si nécessaire, je pourrais préciser le faisceau pour Tablier Haut.
Re: équipement électrique MOBYSCOOTER
Le brochage est bon, le fil vert est connecté sur la bobine d'allumage et l'autre vers le commodo pour l'arrêt du moteur (mise à la masse pour l'arrêt). Le fil rouge + bobine d'allumage et l'autre l'éclairage.
Re: équipement électrique MOBYSCOOTER

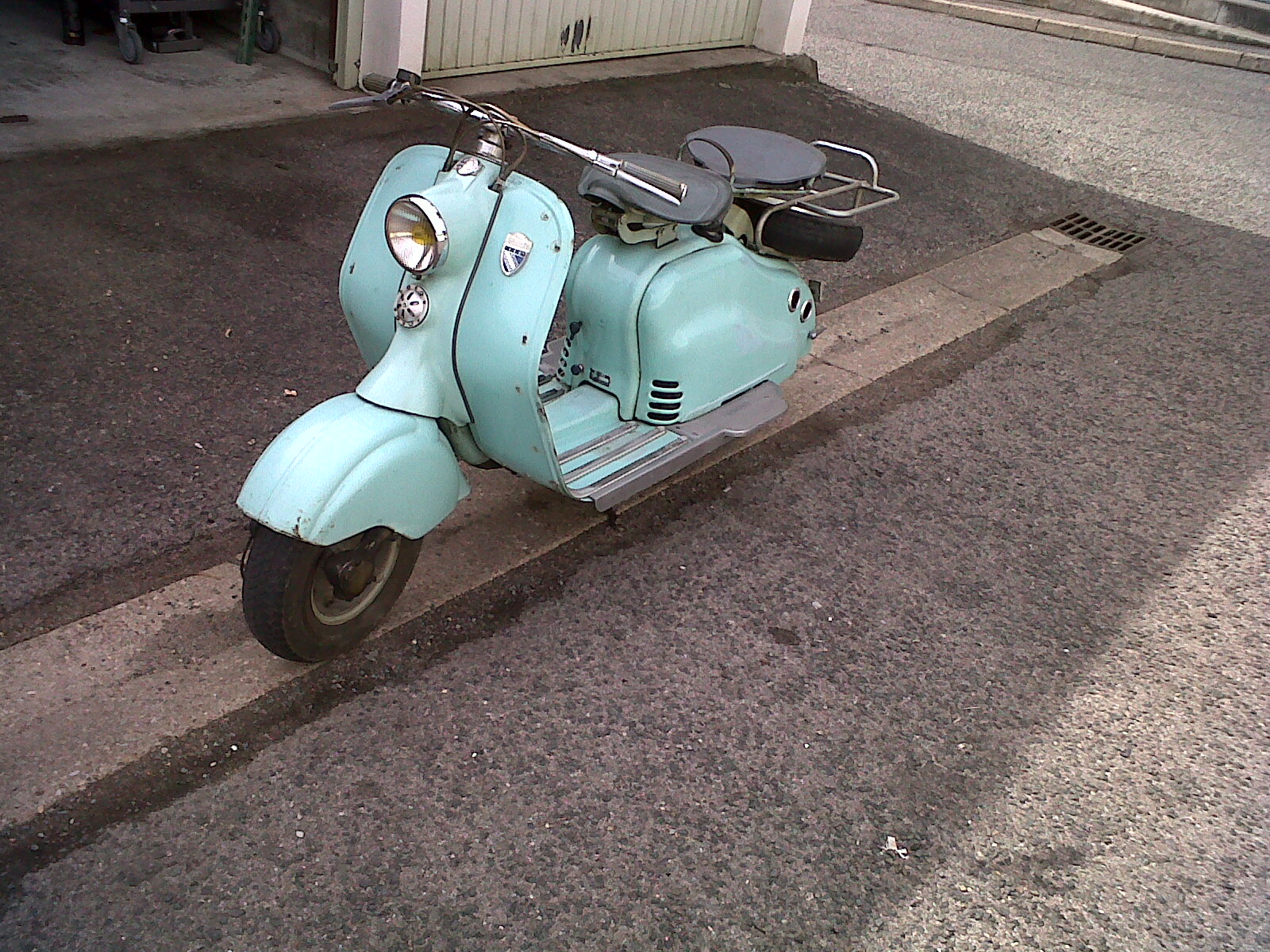

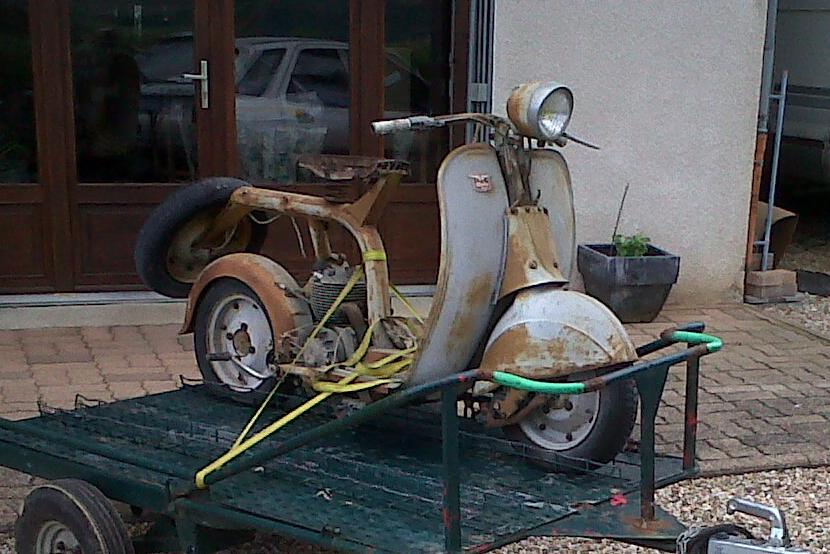

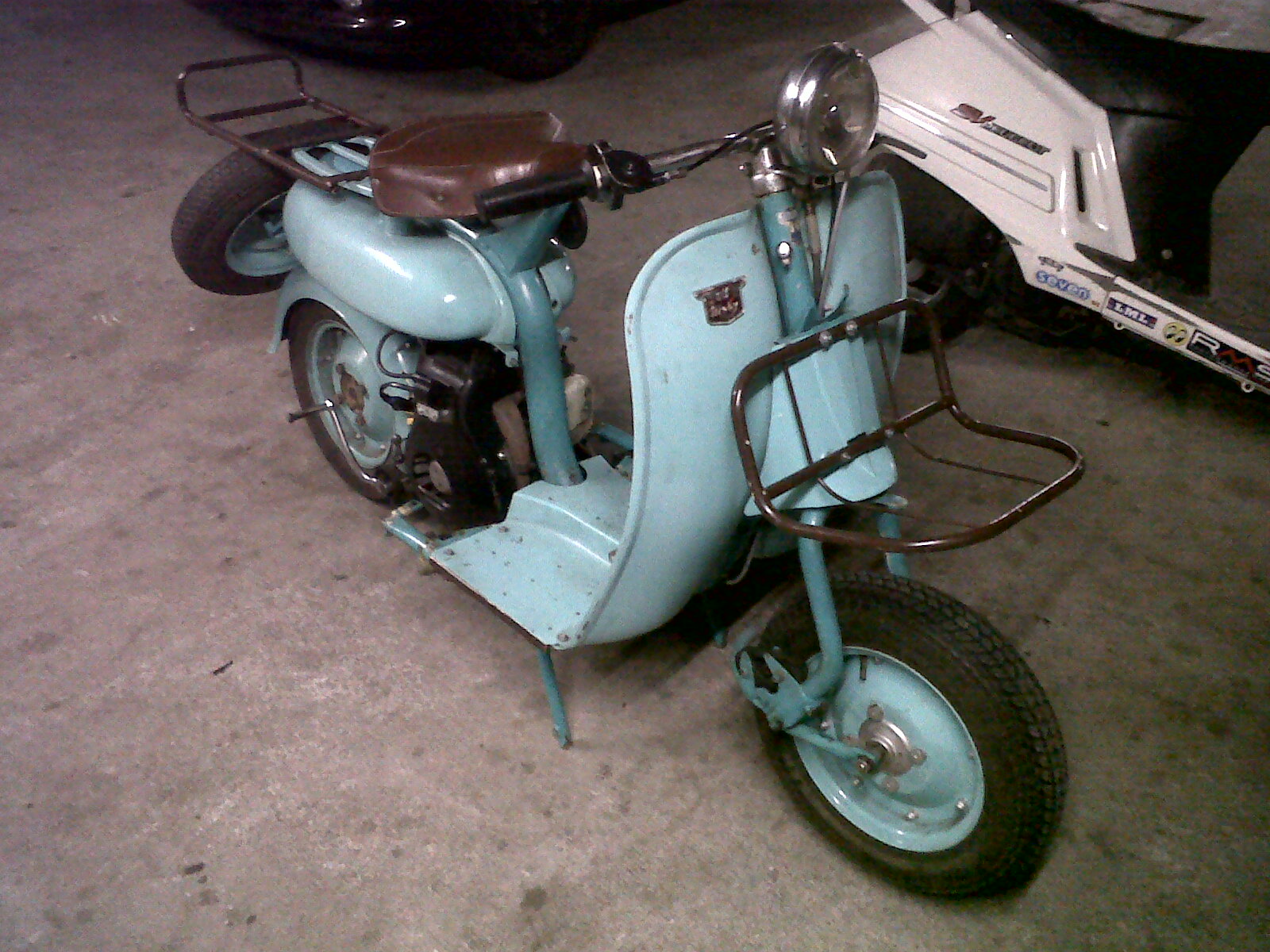

oups , j'aurais du commencer par des présentations. Mes deux mobys...[attachment=2]scot.jpg[/attachment][attachment=1]IMG02412-20130313-1840.jpg[/attachment]
ils viennent complèter ,... la collection...etc[attachment=0]IMG02382-20130309-1325.jpg[/attachment]
Pour les motoconforts , les deux sont à tabliers hauts. l'un a été repeint avec les pieds par un aveugle (le vert) et l'autre est une magnifique sortie de grange.
sur les photos ils ne sont pas complets mais j'ai toutes les pièces...
j'ai commencé la restauration il y a quelques mois.
l'un va être repeint et remonté version "origine" et l'autre va être juste remis en route.
ils viennent complèter ,... la collection...etc[attachment=0]IMG02382-20130309-1325.jpg[/attachment]
Pour les motoconforts , les deux sont à tabliers hauts. l'un a été repeint avec les pieds par un aveugle (le vert) et l'autre est une magnifique sortie de grange.
sur les photos ils ne sont pas complets mais j'ai toutes les pièces...
j'ai commencé la restauration il y a quelques mois.
l'un va être repeint et remonté version "origine" et l'autre va être juste remis en route.
- Pièces jointes
-
- IMG02382-20130309-1325.jpg (578.21 Kio) Consulté 15853 fois
-
- IMG02412-20130313-1840.jpg (386.87 Kio) Consulté 15853 fois
-
- scot.jpg (83.96 Kio) Consulté 15853 fois
Re: équipement électrique MOBYSCOOTER
Bien d'avoir montré les photos de ces deux Moby.
Concernant le schéma électrique, il y a (rubrique L'Electricité) plusieurs questions qui ont déjà été posées sur le Forum et auxquelles il a été répondu. Cela vaut la peine de fouiller.
En particulier, un message du 13 Mars 2011 oriente vers le schéma électrique lui-même, dans un article dont la lecture peut être utile.
Concernant le schéma électrique, il y a (rubrique L'Electricité) plusieurs questions qui ont déjà été posées sur le Forum et auxquelles il a été répondu. Cela vaut la peine de fouiller.
En particulier, un message du 13 Mars 2011 oriente vers le schéma électrique lui-même, dans un article dont la lecture peut être utile.
Re: équipement électrique MOBYSCOOTER

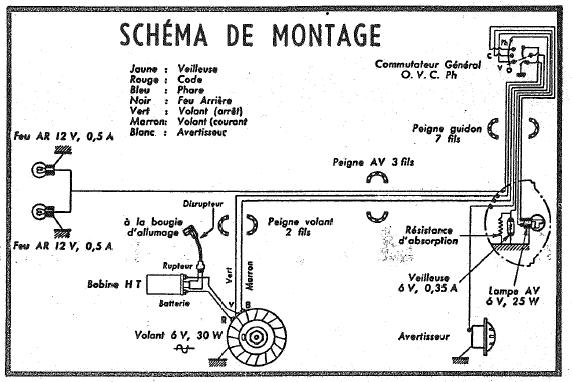

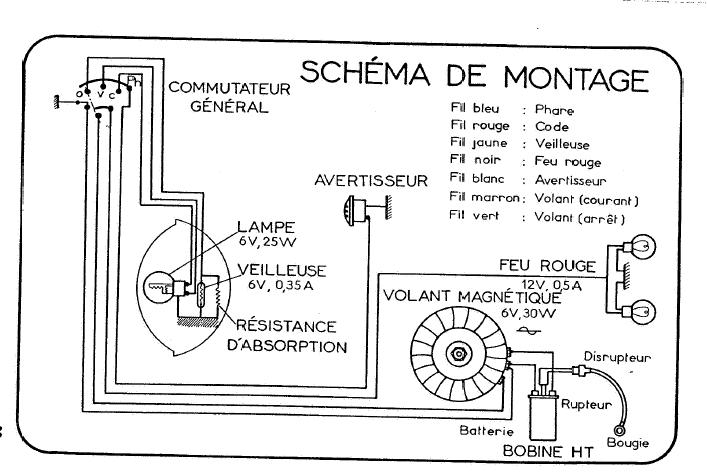

les schémas on les etrouve facilement. mais quand on n'est pas particulièrement dans la partie c'est pas toujours aussi simple.[attachment=1]125.jpg[/attachment][attachment=0]1255.jpg[/attachment]
d'autant plus quand les faisceaux ont été bidouillés ou incomplets.
mais je desespère pas ... Le vert était monté sans mise à la masse, ni feux.. .
d'autant plus quand les faisceaux ont été bidouillés ou incomplets.
mais je desespère pas ... Le vert était monté sans mise à la masse, ni feux.. .
- Pièces jointes
-
- 1255.jpg (49.1 Kio) Consulté 15850 fois
-
- 125.jpg (61.22 Kio) Consulté 15850 fois
Re: équipement électrique MOBYSCOOTER
Bonjour Jacques,
Je reconnais le vert il a longtemps était en vente sur Coin-Coin, et j'avais bien failli l'acheté.
Tu as du le toucher pour pas trop cher. C'est vrai que son ancien proprio l'a particulièrement personnalisé (de mémoire il y avait un graffe sur le coffre).
Bonne restauration.
Je reconnais le vert il a longtemps était en vente sur Coin-Coin, et j'avais bien failli l'acheté.
Tu as du le toucher pour pas trop cher. C'est vrai que son ancien proprio l'a particulièrement personnalisé (de mémoire il y avait un graffe sur le coffre).
Bonne restauration.
Dernière modification par crabounet le 12 juin 2013 16:21, modifié 1 fois.
Re: équipement électrique MOBYSCOOTER
Je reviens sur le schéma électrique. C'est vrai qu'il est facile à trouver (il est dans les notices d'entretien, que beaucoup possèdent sans doute). C'est une très bonne chose de l'avoir affiché là sur le Forum.
